La presentació definitiva de l’estètica mecànica

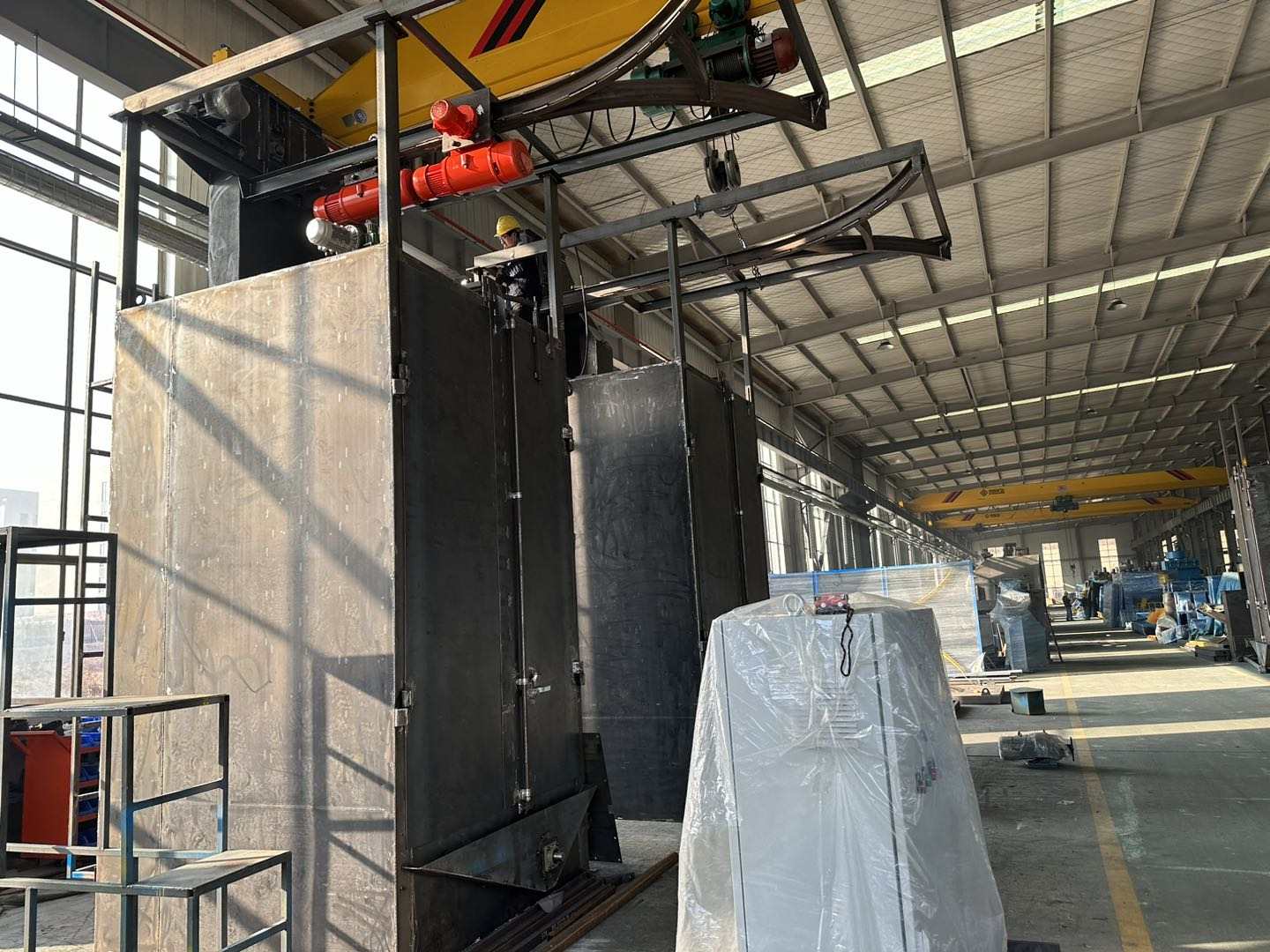

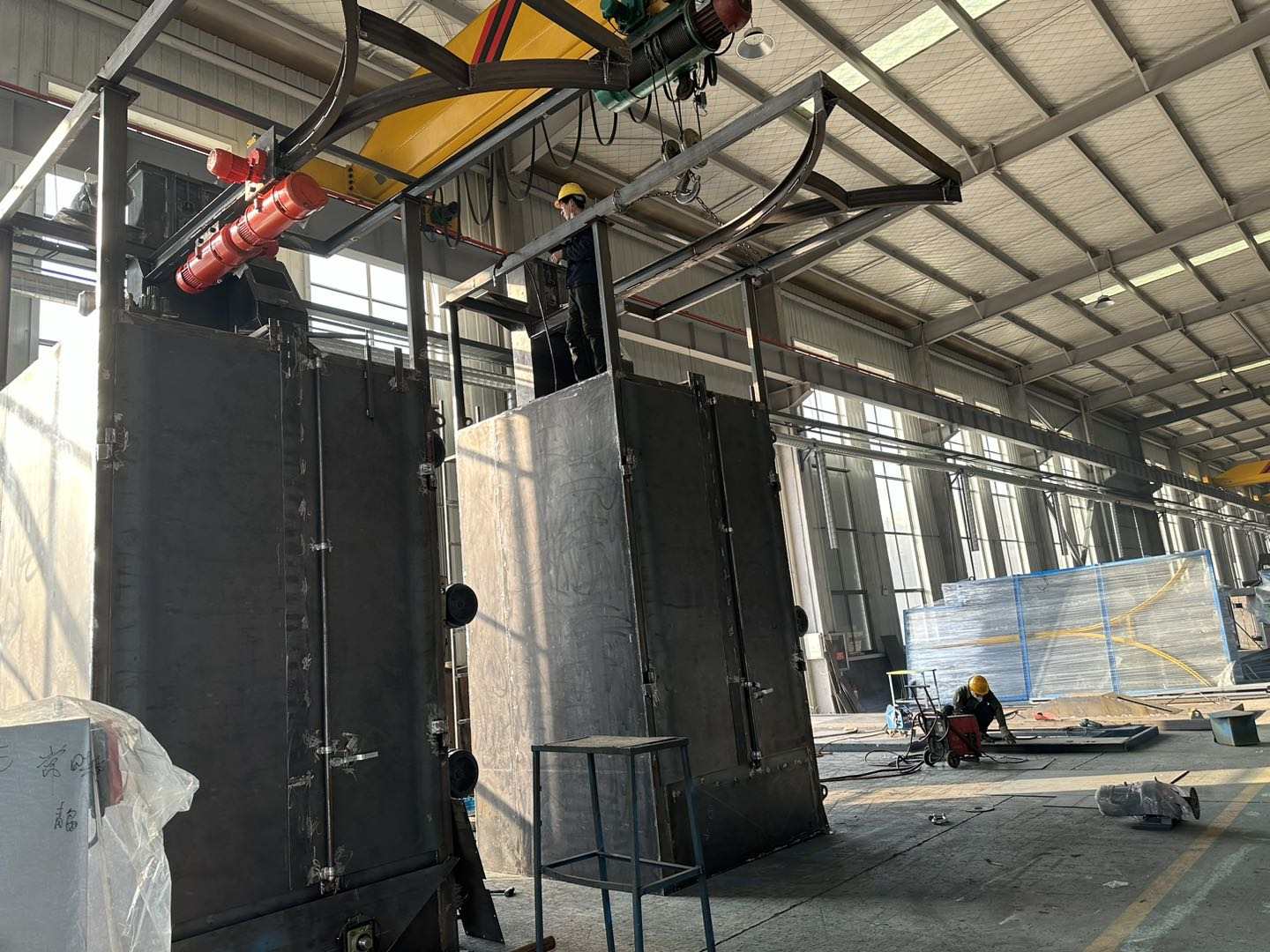

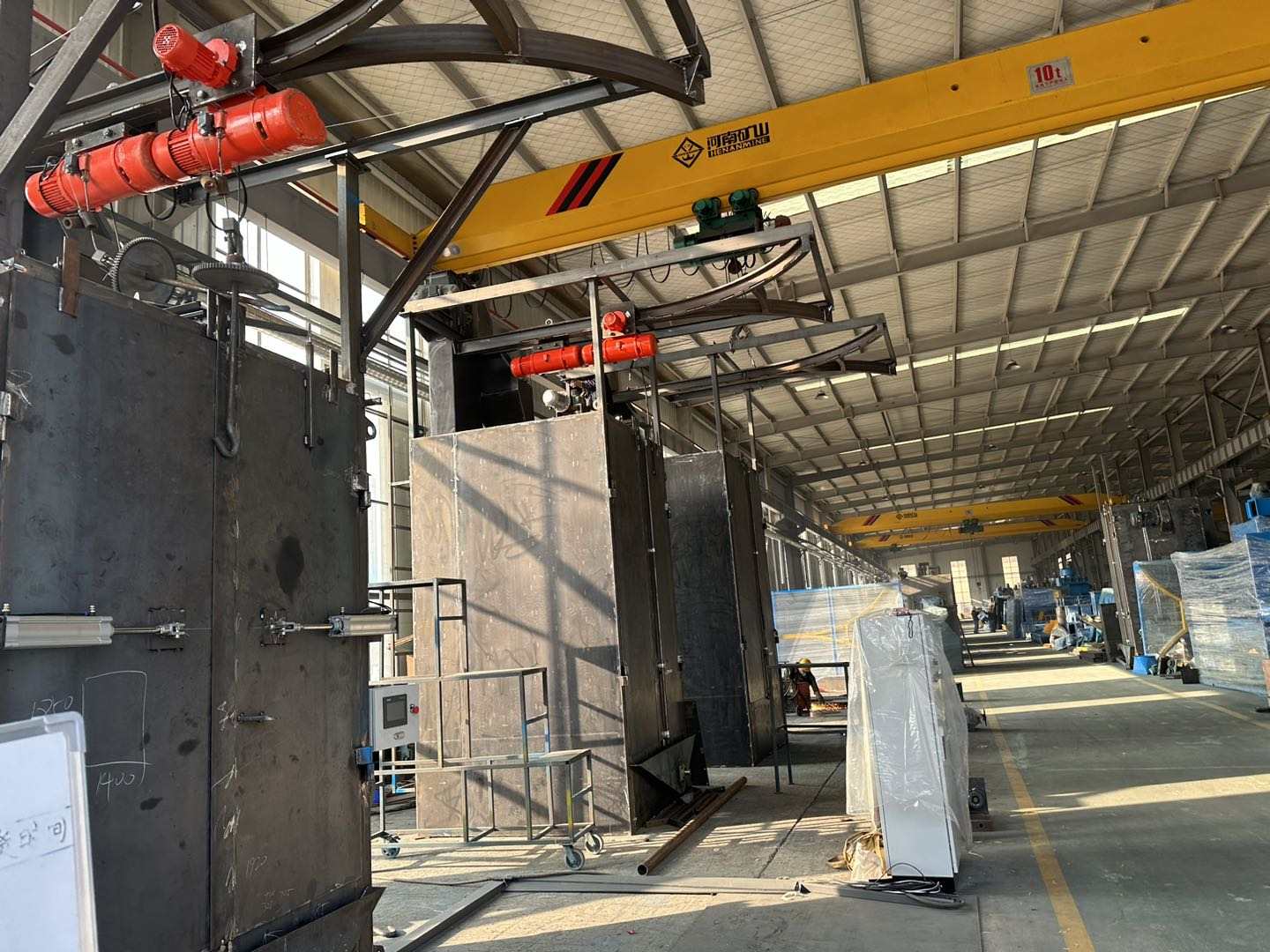

Al modern taller de producció de Qingdao Puhua Heavy Industry, el més recentMàquina de voladura de tir de tipus ganxoestà esperant el tractament final de la superfície en el seu estat metàl·lic original. Aquest estat de "metall nu" sense pintar ens proporciona una rara oportunitat per apreciar directament l'estructura precisa i la mà d'obra excel·lent dels equips industrials de gamma alta. Des de cada costura soldada fins a cada superfície mecanitzada, aquests equips mostren una bellesa mecànica sorprenent.
Una festa visual de la fabricació de precisió
Mirant de prop aquests equips sense pintar, podeu veure:
Procés de tractament superficial
Després del pretractament de sorra, la rugositat superficial de totes les parts estructurals grans es controla estrictament dins de Ra12,5 μm
Les parts de càrrega clau de càrrega adopten una tecnologia de soldadura a doble cara i les soldadures es proven mitjançant la detecció de defectes d’ultrasons amb una taxa de pas del 100%
L’acabat superficial de les colades i les peces mecanitzades no estàndard arriba a l’estàndard de 4 nivells
Sistema de control de la tolerància
L’error de coaxialitat de l’eix giratori del ganxo és ≤0.03mm/m
La precisió dinàmica de l'equilibri de l'impulsor de la màquina de volar és el nivell G2.5 i el desequilibri residual és <1g · cm
Muntatge complet de la màquina Després d'això, la depuració de cada part en moviment es controla dins del rang de 0,05-0,1 mm
Paràmetres tècnics destacats
Mida màxima de treball: diàmetre 2,5 m × longitud 6 m
Capacitat de voladura de tir: 600kg/min (regulable)
Eficiència d’eliminació de pols: ≥99,8%
Soroll de l'equip: ≤82dB (a) (mesurat a 1 m de l'equip)
Perspectiva experta
"L'observació d'equips industrials en un estat no pintat és com admirar una escultura inacabada", va dir l'enginyer en cap de la indústria pesada de Qingdao Puhua. "Tots els detalls reflecteixen directament l'artesania i la consciència de la qualitat del fabricant. La precisió del processament i la qualitat del muntatge demostrades per aquest lot d'equips representen el darrer nivell de fabricació d'equips de gamma alta a la Xina".
Voleu obtenir una col·lecció d’imatges d’alta definició i especificacions tècniques detallades d’aquest lot de màquines d’explosió de tir tipus ganxo en un estat no pintat? Poseu-vos en contacte amb el nostre enginyer de vendes o visiteu el lloc web oficial per a una pantalla panoràmica de 360 graus.
Detalls del disseny estructural
Adoptant el concepte de disseny modular, cada unitat funcional es pot desmuntar i mantenir de manera independent
Tot el cablejat intern està gestionat per arnesos de cablejat de qualitat de l'aviació, ordenats i ordenats
El gasoducte hidràulic està fabricat amb 304 acer inoxidable i el radi de flexió és uniformement 3 vegades el diàmetre de la canonada
